كيفية صنع راديو بسيط (كاشف البلورات)
جدول المحتويات
طريقة عمل راديو بسيط باستخدام أدوات منزلية مثل السلك النحاسي، بكرة كرتونية، شفرة حلاقة، وسماعة كريستال.
مقدمة
الراديو من أعظم الاختراعات التي غيّرت العالم، إذ يعتمد على استقبال الموجات الكهرومغناطيسية وتحويلها إلى إشارات كهربائية ثم إلى أصوات مسموعة. يمكن صنع نموذج مبسط من الراديو في المنزل للتجربة التعليمية، وهو ما يُعرف بـ كاشف البلورات (Crystal Radio)، دون الحاجة إلى بطاريات أو مصدر كهرباء خارجي، لأنه يستمد طاقته من الموجات نفسها.
الأدوات المطلوبة
- سلك نحاسي طويل (لعمل الملف والهوائي).
- شفرة حلاقة نظيفة (تعمل ككاشف بلوري بدائي).
- دبابيس للتثبيت.
- قلم رصاص (لاستخدام الكربون الداخلي).
- بكرة مناديل فارغة (أسطوانة كرتونية).
- قطعة خشب (30 × 30 سم).
- سماعة كريستال (سماعة أذن بسيطة).
خطوات العمل
- صنع الملف (Coil):
- لف حوالي 120 لفة من السلك النحاسي حول بكرة المناديل الكرتونية.
- اجعل اللفات متقاربة ومتوازية.
- تثبيت الأسطوانة:
- ضع الأسطوانة الكرتونية على قطعة الخشب بشكل أفقي.
- ثبت أطراف السلك باستخدام الدبابيس.

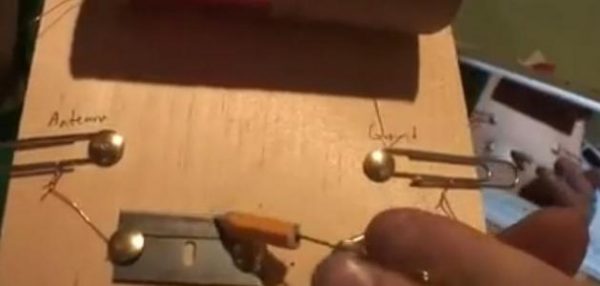

- إعداد الكاشف:
- ثبت شفرة الحلاقة على بعد 10 سم من الأسطوانة، بحيث تكون موازية لها.
- أوصل سلكًا نحاسيًا بقطعة الكربون داخل قلم الرصاص.
- توصيل السماعة:
- أوصل أحد أطراف السماعة بالسلك الموصول بالقلم.
- أوصل الطرف الآخر بالسلك الخارج من الملف الكرتوني.
- إعداد الهوائي والأرضي:
- أوصل طرفًا من شفرة الحلاقة بالملف باستخدام سلك نحاسي.
- أوصل نقطة التقاء السلك مع السماعة بمصدر أرضي (مثل ماسورة مياه معدنية).
- أوصل الطرف الآخر بسلك نحاسي طويل يعمل كهوائي، وعلّقه في الهواء أو اربطه بجهاز استقبال تلفاز قديم.
طريقة التشغيل
- عند مرور الموجات الكهرومغناطيسية في الهواء، يلتقطها الهوائي.
- تتحول هذه الموجات إلى إشارات كهربائية ضعيفة داخل الملف.
- تنتقل الإشارات إلى شفرة الحلاقة (الكاشف) ثم إلى السماعة.
- تتحول الإشارات إلى أصوات مسموعة.
- لتغيير الترددات، مرّر قلم الرصاص فوق شفرة الحلاقة ولاحظ تغيّر الأصوات.
ملاحظات هامة
- هذا النموذج تعليمي وتجريبي، ولن يعمل بكفاءة مثل أجهزة الراديو الحديثة.
- للحصول على استقبال أفضل، استخدم هوائي أطول ومصدر أرضي جيد.
- يمكن تحسين الأداء باستخدام ديود بلوري بدلًا من شفرة الحلاقة، وهو ما يُستخدم في الراديوات الكلاسيكية.
لمسة تعليمية
صنع راديو بسيط في المنزل تجربة رائعة لفهم أساسيات الكهرومغناطيسية، وكيف تتحول الموجات غير المرئية إلى أصوات مسموعة، وهو مثال عملي على عبقرية العلماء مثل فارادي، ماكسويل، هيرتز، وتيسلا الذين أسسوا علم الاتصالات.
